Mabuɗin Mahimmanci Tara don Ƙira da Gina Gine-ginen Tsarin Karfe

Ƙarfe tsarin gine-ginen masana'antaan san su sosai a aikin injiniyan gine-gine saboda suna da sauri don ginawa, suna da sauƙin nauyi, suna da kyakkyawan aikin girgizar ƙasa, kuma suna da alaƙa da muhalli. A cikin ƙirar gine-ginen masana'antu, a hankali sun maye gurbin tsarin siminti mai nauyi mai nauyi.

An dade ba a yi amfani da tsarin karafa a kasar Sin ba, kuma ana ci gaba da samar da cikakken tsari da fasahohin aikinsu. Kodayake gine-ginen gine-ginen ƙarfe suna ba da fa'idodi da yawa, ƙarfe a matsayin abu kuma yana da nakasuwa-misali, ƙarancin juriya na wuta da yanayin lalata. Dole ne a yi la'akari da waɗannan abubuwan yayin duka zane da matakan ginin.

I. Babban Fa'idodin Gine-ginen Tsarin Karfe

Kamar yadda aka ambata a cikin summary, babban abũbuwan amfãni dagakarfe tsarin gine-gine masana'antusune kamar haka. Na farko, dangane da saurin gini: ana iya samar da kayan aikin ƙarfe da yawa a masana'anta; gine-gine yana da sauƙi kuma ginawa yana da sauri, wanda ya rage girman lokacin ginin. Na biyu, dangane da nauyin kai: za a iya rage nauyin tsarin ginin da kusan 30%; wannan yana da mahimmancin tattalin arziki akan rukunin yanar gizon da ke da ƙarancin ƙarfin tushen tushe ko ƙarfin ƙarfin girgizar ƙasa, inda gabaɗayan tattalin arziƙin ya fi na ingantaccen tsarin tsarin siminti. A ƙarshe, dangane da kariyar muhalli: Tsarin ƙarfe na cikin dangin tsarin gine-ginen kore mai dacewa; Karfe da kansa babban ƙarfi ne, kayan aiki mai inganci tare da ƙimar sake yin amfani da su, kuma baya buƙatar tsari yayin gini.

II. Muhimmancin Zane Zane

Zane-zane sune tushen ginin kowane aiki. A lokacin tsara tsarin tsarin ginin masana'antu, ƙwararrun ƙwararrun ƙwararrun ginin ya kamata a shirya su don aiwatar da bita na zane na haɗin gwiwa, bincika zane don "kurakurai, rashi, karo, da kasawa" don a magance matsalolin kafin a fara ginin kuma ana kiyaye tasirin zane akan inganci da jadawali. Don aikin ginin ƙarfe, ƙirar ƙungiyar gini daban yakamata a shirya don matakin ƙirƙira da matakin haɓaka; daftarin aikin ƙirƙira ya kamata ya rufe ƙa'idodin inganci da buƙatun fasaha na kowane tsari da ƙaramin abu a cikin matakin ƙirƙira, da takamaiman matakan da aka zaɓa don tabbatar da ingancin samfur.

III. Ƙa'idodin Ƙira don Tsarin takalmin gyaran kafa

Don tabbatar da yanayin sararin samaniya na ginin, haɓaka taurin sa gabaɗaya, tsayayya da watsa sojojin kwance a tsaye, hana lalata wuce gona da iri na membobi, guje wa ɓarke ​​​​mambobi, da tabbatar da kwanciyar hankali gabaɗaya na tsarin, ingantaccen tsarin takalmin gyaran kafa ya kamata a shirya bisa tsarin tsarin ginin, shimfidar crane, kayan girgiza, tsayi da tsayin kowane bita, da tsayin yankin. Ya kamata a samar da kowane yankin zafin jiki tare da tsayayyen tsarin takalmin gyaran kafa na tsaka-tsaki, wanda aka tsara shi cikin daidaitawa tare da takalmin gyaran kafa na gefen rufin. Matsayin takalmin gyaran kafa na ƙananan ginshiƙi shine maɓalli mai mahimmanci wanda ke ƙayyade jagorancin nakasar tsayin daka kuma yana rinjayar yawan damuwa na thermal; ya kamata a sanya takalmin gyaran kafa na ƙananan ginshiƙan kusa da tsakiyar yankin zafin jiki, ta yadda mambobi na tsayin daka kamar katako na crane su iya faɗaɗa kuma su yi kwangila kyauta zuwa ƙarshen duka yayin da yanayin zafi ya canza. Lokacin da yankin zafin jiki ya yi gajere, saiti ɗaya na takalmin gyaran kafa na ƙananan ginshiƙi ana sanya gabaɗaya a tsakiya. Koyaya, lokacin da yankin zafin jiki ya fi mita 150, yakamata a shigar da takalmin gyaran kafa na ƙananan ginshiƙai biyu a cikin yankin don tabbatar da tsayin daka; ya kamata a sanya su a cikin tsakiyar uku na yankin zafin jiki kamar yadda zai yiwu, kuma nisa tsakanin tsaka-tsaki tsakanin sassan biyu bai kamata ya wuce 72 m ba, don kauce wa matsanancin zafin jiki.

IV. Mabuɗin Mahimmanci don Ƙirƙirar Ƙarƙashin Ƙarƙashin Ƙira

Lokacin aiwatar da ƙirar girgizar ƙasa na ginin masana'antu na ƙarfe, ya kamata a lura da waɗannan abubuwan. Na farko, dangane da tsarin gabaɗaya, ya kamata a rarraba yawan jama'a da taurin ginin yadda ya kamata a ɗora ginin ginin daidai gwargwado kuma ya lalace ta hanyar haɗin gwiwa; Ya kamata a guji rashin daidaituwa, saboda yana da mummunan tasiri akan aikin girgizar ƙasa. Don tsarin juzu'i, firam mai ƙarfi, ko firam ɗin da rufin rufin ke da alaƙa da ginshiƙai, ya kamata a karɓi shi, don yin cikakken amfani da aikin ɗaukar nauyi na ƙarfe da rage ɓarna. Na biyu, gine-ginen tsarin karfe galibi suna kasawa ba don karfin membobi ba ne, amma saboda mambobi sun dunkule; don haka, tsarin gyaran kafa na takalmin gyaran kafa wanda ke ba da tabbacin zaman lafiyar ginin yana da mahimmanci musamman. A ƙarshe, a ƙarƙashin aikin girgizar ƙasa, ƙarancin gajiya yana faruwa, kuma tasirinsa akan ginin dole ne a yi la'akari da ƙira. Tsarin haɗin ginin ya kamata ya tabbatar da cewa gazawar haɗin gwiwa ba ta faru ba kafin samun cikakken sashe na membobin tsarin; ya kamata a bar membobin su shiga matakin filastik ta yadda za su iya samun cikakken karfin makamashin girgizar kasa da bunkasa karfin girgizar kasa.

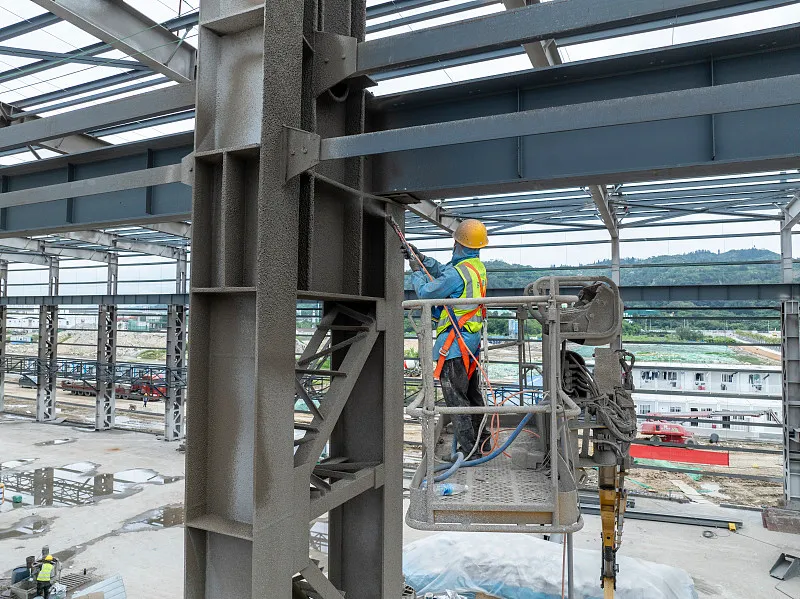

V. Muhimmancin Zane- da Tsare-tsare na Wuta

Tsarin ƙarfe gine-ginen masana'antusuna da ƙarancin juriya na wuta. Lokacin da karfe yana zafi sama da 100 ° C, ƙarfin ƙarfinsa yana raguwa kuma filastik yana ƙaruwa yayin da zafin jiki ya tashi. Kusan 250 ° C, ƙarfin jujjuyawar ƙarfe yana ƙaruwa kaɗan yayin da filastik sa ya ragu - al'amarin da aka sani da brittleness shuɗi. Sama da 250 ° C, karfe yana fara rarrafe. A kusan 500 ° C, ƙarfin karfe yana raguwa sosai wanda tsarin karfe zai iya rushewa. Sabili da haka, a duk lokacin da zafin jiki na tsarin karfe ya wuce 150 ° C, dole ne a samar da rufin thermal da ƙirar kariyar wuta (yawanci ana samun su ta hanyar yin amfani da kayan kariya na zafi).

A cikin gininkarfe tsarin gine-gine masana'antu, matsaloli masu amfani da yawa sun taso; a nan za mu yi nazari kan fitattun su ne kawai.

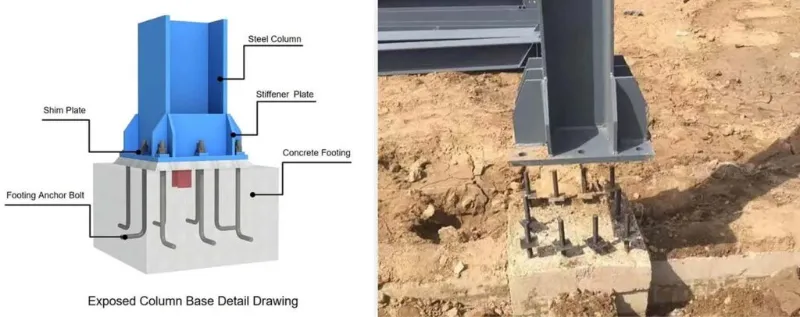

VI. Shigar Anchor Bolts Yayin Gina

Ana iya cewa ko an shigar da ƙullun anga yana da mahimmanci ga kwanciyar hankali na ginin masana'antu na ƙarfe. Daidaiton ƙusoshin angira kai tsaye yana rinjayar matsayi na tsarin karfe. Dole ne a haɗa kusoshi anka tare da madaidaicin madaidaici: karkatacciyar axis ± 2.0 mm, da tsayi ± 5.0 mm. Kafin shigar da ginshiƙan ginshiƙai, aiwatar da kowane axis na cibiyar sadarwa a kwance a saman saman tushen ginshiƙi kuma rufe madauki, don tabbatar da daidaiton shigarwa na kusoshi; sannan yi alama a gefen ginshiƙan bisa ga gatari. Da zarar firam ɗin tallafi (shoring) na ginshiƙan ginshiƙan ginshiƙan an gina shi, canza wurin hawan da ake buƙata akan firam ɗin bututun ƙarfe.

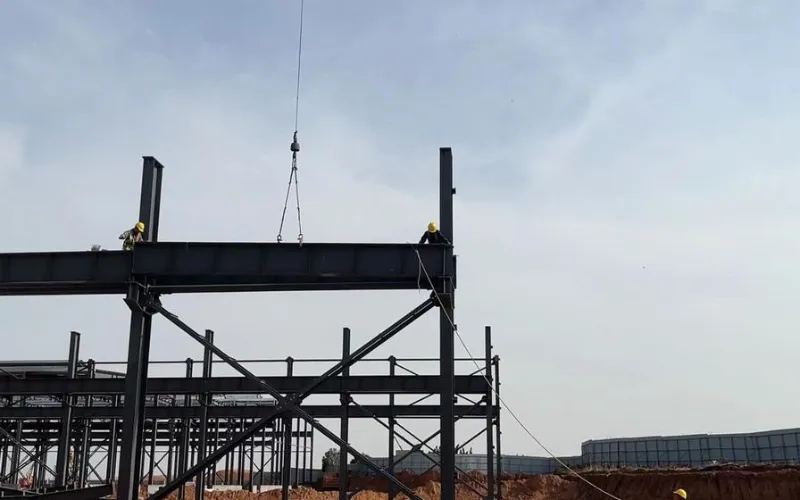

VII. Rigakafi Lokacin Hoisting

Babban matakan kiyayewa sune kamar haka. Da farko, yi alama a kan farantin tushe na ƙafar ginshiƙi da kuma tsakiyar layin ƙwanƙwasa, da kuma tsaftace ramukan da ke cikin ginshiƙi; bayan ginshiƙin karfe yana cikin matsayi, daidaita girmansa kuma ƙara ƙarfafa kwayoyi. Na biyu, bayan an kafa ginshiƙan ƙarfe a wuri ɗaya, shigar da igiyoyi masu haɗawa (haɗin haɗin gwiwa), don tabbatar da daidaiton ginshiƙan gaba ɗaya da hana su lalacewa lokacin da aka ɗaga katakon ƙarfe. A ƙarshe, ɗaga katakon ƙarfe: haɗa nau'i-nau'i na katako a tsakiyar iska kuma aiwatar da ƙaddamarwa na farko na ƙwanƙwasa masu ƙarfi; ya kamata a kiyaye katako na farko da wayoyi guda hudu don hana shi karkata zuwa gefe daya.

VIII. Matsalolin Shigar da Tsarin Crane Beam

Yayin ginin, dole ne a shigar da katako na crane sosai daga mashigin madaidaicin ginshiƙi, daidai da ƙayyadaddun bayanai. Da zarar an shigar da takalmin gyaran kafa na tsaka-tsaki kuma an haɗa shi, zai samar da ingantacciyar na'urar taurin sarari; shigarwa daga wannan bay yana da aminci kuma yana tabbatar da cewa ƙaddamar da katako na crane ba ya tasiri a tsaye na ginshiƙan. A lokacin shigarwa, ya kamata a sanya faranti na shim a ƙarƙashin katako na crane tare da manyan ɓangarori na ƙarshe; Dole ne a dunƙule waɗannan shims ɗin a wuri bayan an daidaita tsarin katako na crane, kuma ya kamata a daidaita katako daidai da layin da aka riga aka saita. Ya kamata a haɗa tsarin birki a bisa ƙa'ida kawai bayan an gyare-gyaren ƙuƙumman ƙugiya da gyarawa. Lokacin da aka haɗa farantin birki zuwa katako na crane ta hanyar ƙwanƙwasa mai ƙarfi da kuma zuwa truss na taimako ta hanyar walda, abubuwan da suka dace: da farko haɗa farantin birki zuwa katako na crane tare da ƙugiya mai ƙarfi kuma aiwatar da ƙaddamarwa na farko; sa'an nan daidaita truss na taimako, ɗaure shi zuwa farantin birki, sa'an nan kuma yi ƙarar ƙarar ƙugiya mai ƙarfi; a ƙarshe, weld farantin birki zuwa truss taimako. Dukansu ƙulla ƙuƙumma masu ƙarfi da waldawar farantin birki ya kamata su ci gaba daga tsakiyar kowane farantin zuwa gefuna biyu, don rage damuwa na ciki a cikin farantin.

IX. Tara Kayan Kayan Karfe

Domin samun saukin tsayuwa, yakamata a tara kayan karfe ta hanyar da ta dace bayan sun isa wurin. Ka'idodin su ne: Abubuwan da ake buƙata don haɓakawa cikin gaggawa ya kamata a jera su kai tsaye a kan wurin, a bi tsarin hawan-waɗanda za a ɗaga da farko su hau sama, waɗanda za a ɗaga daga baya su koma ƙasa; abubuwan da ba a buƙatar gaggawa ya kamata a adana su na ɗan lokaci a waje. Lokacin tarawa, ware ginshiƙai da katako, kuma ku jera su ta axis. Ya kamata ma'aikata da aka keɓe su sarrafa filin ajiya; ya kamata a ƙidaya abubuwan da aka gyara a kan buƙatun samarwa da lissafin bayarwa, kuma ya kamata a shigar da bayanan. Membobin sashin H dole ne a adana su a tsaye, ba za su yi lebur ba. Kowane bangare dole ne a goyi bayan aƙalla maki biyu; guraben tallafi yakamata su kasance a kusan kashi ɗaya cikin bakwai na tazara daga ƙarshen memba. Lokacin tarawa a cikin yadudduka, ba a ba da izinin fiye da yadudduka uku ba; Dole ne a sanya tubalan katako daidai tsakanin yadudduka don kiyaye matakin su, kuma wuraren tallafi dole ne a daidaita su a tsaye.
