EIHE Karfe Structure's Akwatin Rukunin Tsarin Gudanar da Gudun Gudawa & Nasarar Aikace-aikacen Injiniya

2026-04-28 0 Ka bar min sako

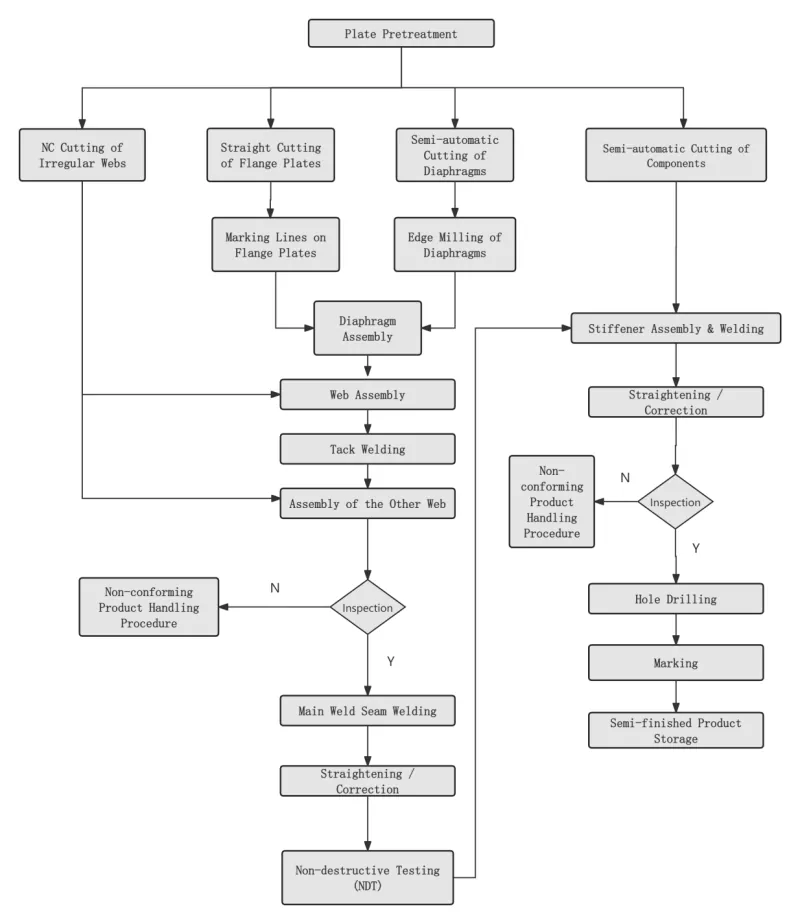

I. Gaba ɗaya zane zane

Ⅱ. Tsarin Maɓalli

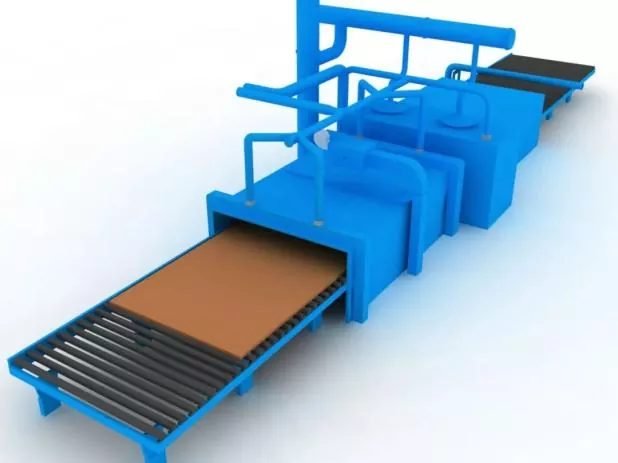

Mataki na 1 Maganin Ƙarfe na Ƙarfe	An gudanar da shi daidai da ƙira ko buƙatun tsari kafin farantin karfe.

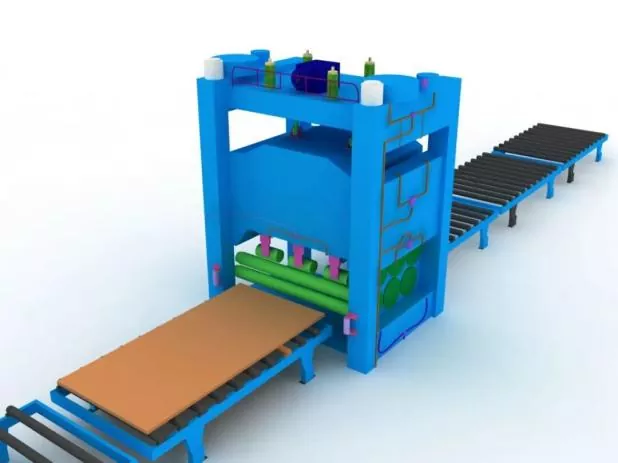

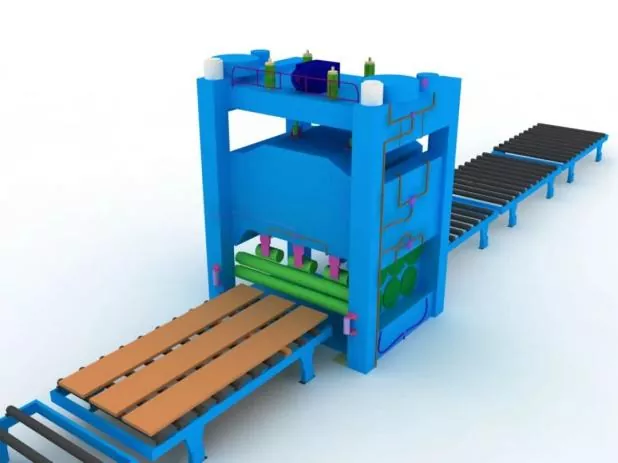

Mataki na 2 Madaidaicin Farantin Karfe	Gabaɗaya mikewa za a yi bayan farantin karfe pretreatment don tabbatar da blanking daidaito da kuma sauke ciki saura danniya na karfe farantin.

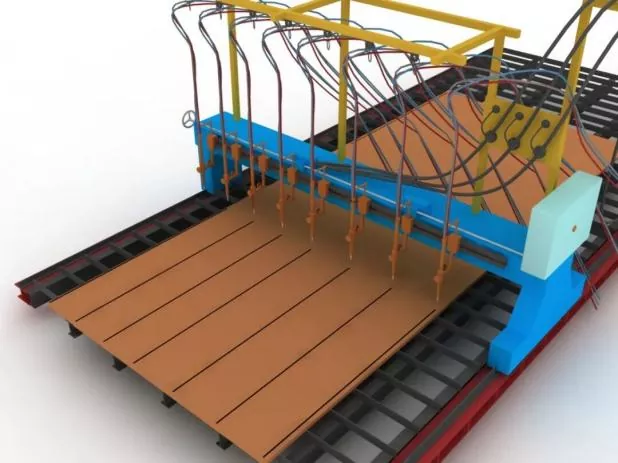

Mataki na 3 Yanke da Bangaren sassa	Kafin yankan, daidaita na'urar yankan, tabbatar da ƙirar bututun ƙarfe, kuma duba kwanciyar hankali na iska.
Mataki na 3 Yanke da Bangaren sassa	A lokacin yankan, fara zafi yankan farantin karfe da farko, kuma sarrafa saurin yankewa sosai.
Mataki na 4 Madaidaitan Sassa na biyu	Anyi bayan farantin karfe blanking don tabbatar da daidaiton taro da rage damuwa na ciki na faranti na karfe.

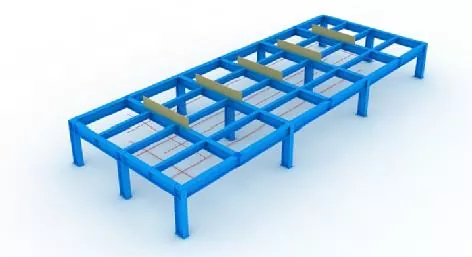

Mataki na 5 Saitin Jigs da Layin Layi	Kafin haɗuwa, za a saita layin shimfidar wuri da jigs da farko.
	A lokacin shigarwa na jig, dole ne a tabbatar da matakin kwance na saman buɗewa, kuma dole ne a tabbatar da isasshen ƙarfi da ƙarfi.
	Duk jigs da layukan shimfidawa za a iya amfani da su bayan an duba su kuma an amince da su ta hanyar ma'aikatan da aka keɓe.

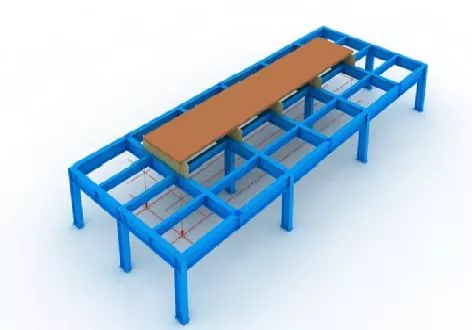

Mataki na 6 Maida Matsayin Ƙarƙashin Ƙungiya	Daidai daidaitacce ta hanyar layukan layukan layukan da aka saka.

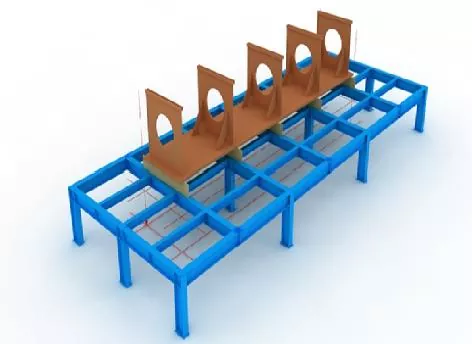

Mataki na 7 Majalisar Diaphragm	Kafin haɗa diaphragms, yi alama a layi a kan ƙananan panel, kuma cire tsatsa mai iyo a bangarorin biyu na layin tare da dabaran niƙa.
Mataki na 7 Majalisar Diaphragm	Bayan an kafa diaphragms, gyara su ta hanyar walƙiya.
Mataki 8 Majalisar Yanar Gizo	Bayan an haɗa gidan yanar gizon kuma ya cancanta, matsa shi da kyau a kan diaphragm tare da jack, sannan gyara shi ta hanyar walda.
Mataki 9 Taron Babban Kwamitin	Cikakken madaidaicin matsayi na babban panel tare da plumb bob, sannan gyara ta hanyar walda.

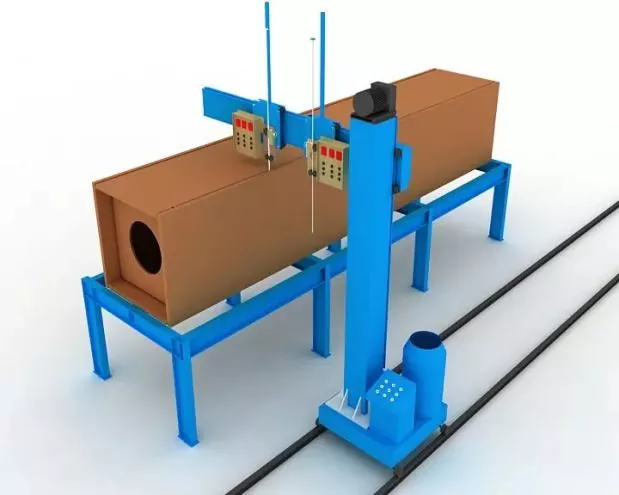

Mataki na 10 Diaphragm Electroslag Welding	Ana ɗaukar walda mai gefe ɗaya na electroslag don diaphragms.
	Za a shigar da hannayen riga na jan karfe don farawa da kashewa a saman sama da ƙananan buɗaɗɗen ramukan walda na electroslag yayin walda.
	Welding halin yanzu da ƙarfin lantarki dole ne a tsananin sarrafa a duk tsawon walda tsarin, da kuma kula za a biya lura da canza launi na electroslag yankin waldi a kan yanar gizo.

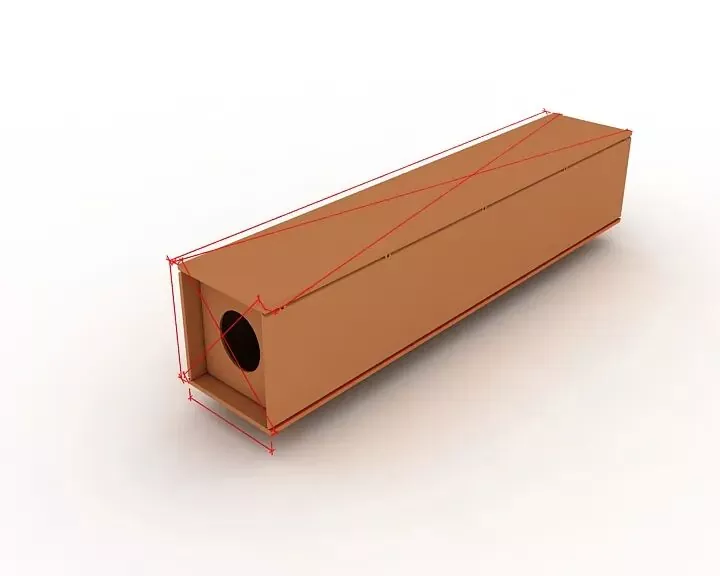

Mataki na 11 Gabaɗaya Dubawa	Yayin dubawa, mayar da hankali kan bincika ko tsawon bangaren, girman diagonal da ma'auni na ƙarshen sashe sun dace da ƙira da ƙayyadaddun buƙatun, da gyara duk sassan da ba su da juriya.

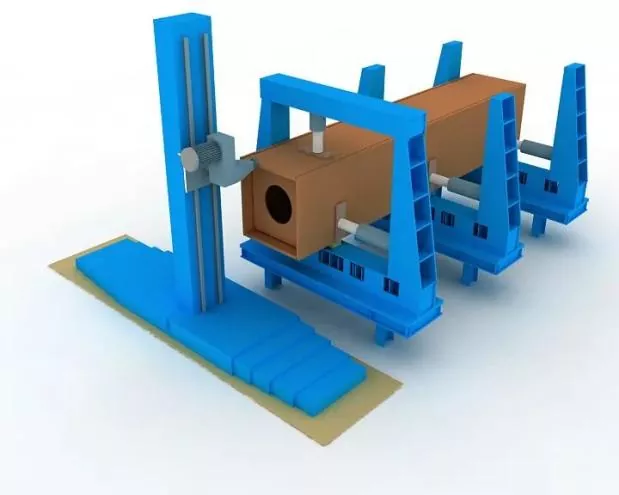

Mataki na 12 Ƙarshen Milling	Niƙa ƙarshen fuska bayan taro da walda.
Mataki na 12 Ƙarshen Milling	Tabbatar da daidaiton membobi da daidaito tsakanin ƙarshen fuska da abin yankan niƙa.

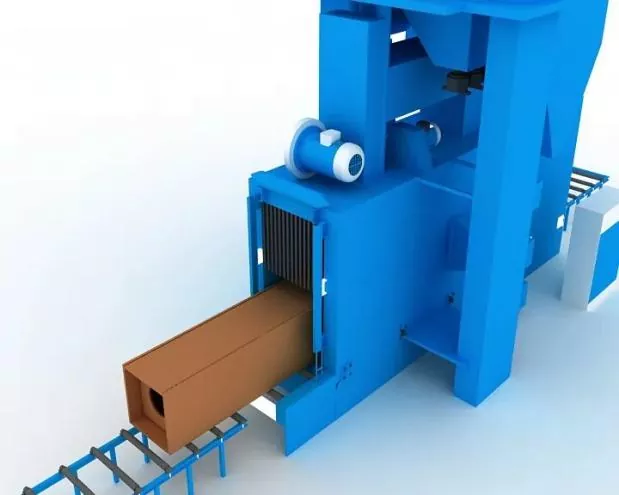

Mataki na 13 fashewar Yashi da Cire Tsatsa	Cikakkun cire tsatsa ta hanyar fashewar yashi kamar yadda ake buƙata bayan walda, sannan canja wurin zuwa ginin shafi.

Ⅲ. Ƙayyadaddun ƙayyadaddun bayanai don Majalisar, Matsayi da Welding

daidaiton taro	Lokacin taro: ● Za a ɗauki matakan da suka dace don sarrafa nakasar walda. ● Ayyukan ƙulla walda da nakasar juzu'i mai ma'ana za a tanadi don sarrafa ma'auni da tabbatar da siffa mai kyau.
daidaiton taro	Abubuwan da aka halatta don ƙirƙira da haɗa haɗin haɗin welded, da kuma jurewar juzu'i na abubuwan tsarin, za su bi ka'idodin Code don Yarda da Ingantattun Tsarin Karfe (GB 50205).
Majalisar sakawa waldi	Za a aiwatar da shi ta hanyar Semi-atomatik ƙwaƙƙwarar iskar gas ɗin ƙarfe na ƙarfe (GMAW).
Welder	Welders tsunduma a taro tack waldi za su rike daidai cancanta takaddun shaida da aka kayyade a Technical Specification for Welding na Gina Karfe Structures (JGJ81).
Matsayin tack welds	Matsayin welds: Tushen walda za su guje wa farawa da ƙarshen walda na yau da kullun, kuma ba za a sanya su a sasanninta, gefuna, ƙarewa da sauran wurare masu mahimmanci waɗanda ke fuskantar ƙarfin tsari da lahani na aiki ba.
	Don haɗin gwiwar T-haɗin gwiwa, walƙiya tack: Za a aiwatar da su daidai gwargwado a ɓangarorin biyu; a halin yanzu, tack walda a cikin tsagi za a kauce masa gwargwadon yiwuwa. Don cikakken walƙiyar ragi: Za a yi walda na maƙarƙashiya a kan tsagi don gougin baya, misali, gouging baya.
	Matsayin haɗawa da walda na faranti na goyan bayan walda da faranti masu gudu da gudu za su bi ka'idodin da suka dace.
Kayan walda	Kayan walda da ake amfani da su don haɗawa da walƙiya za su kasance daidai da waɗanda ke yin walda na yau da kullun, watau, kayan walda iri ɗaya kamar na walda na hukuma za a karɓi su.
Kayan walda	Don haɗakarwa tsakanin ƙarfe mai ƙarfi da ƙarfe mai ƙarfi, za a zaɓi kayan walda daidai da ƙarancin ƙarfin ƙarfe.
