Binciken Fasahar Samar da Tsarin Karfe

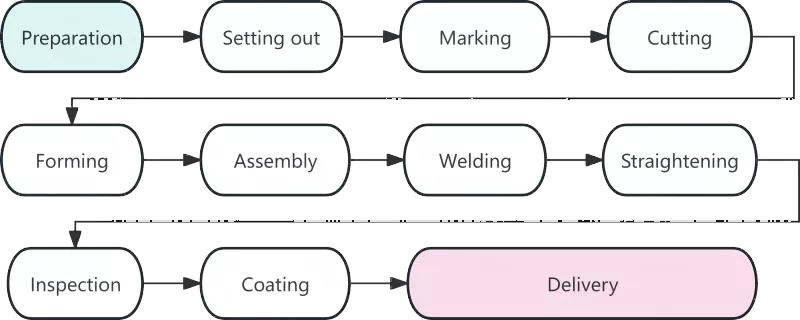

Tsari

Bayani

Shirye-shiryen Kayayyaki

Shirye-shiryen kayan aiki yana nuna farkon ƙirar ƙirar ƙarfe, kuma ingancinsa kai tsaye yana shafar duk hanyoyin aiki na gaba. Babban ayyuka a wannan mataki sun haɗa da karɓar kayan aiki, daidaitawa da tsaftacewa. Bayan kayan ƙarfe sun isa masana'anta, za a bincika takaddun kayan su akan ainihin samfuran. Sake dubawa a kan sinadaran sinadaran da kaddarorin inji za a gudanar don karafa da aka yi amfani da su a cikin manyan sassa na tsarin. Lalacewar karafan da aka yi a lokacin sufuri za a daidaita su ta amfani da na'urorin daidaitawa ko injin jacking na ruwa. Ƙwarewa ta nuna cewa kusan kashi 80% na kurakuran ƙira a cikin abubuwan da ba su da tushe ba su da tushe.

Lofting

Lofting shine mataki na farko mai mahimmanci don sarrafawa daidai a masana'antar tsarin karfe. A kan dandamalin da aka keɓe ko tebur ɗin shimfidawa, masu fasaha suna zana cikakkun kayan haɗin gwiwa da zayyana a cikin rabo na 1: 1 daidai da zane-zanen ƙira don ayyana sifofin sassa. Baya ga tabbatar da girman zane, za a tanadi izinin rage walda kamar yadda matakan da suka dace suka buƙaci. Gabaɗaya, za a keɓe izini na milimita 1 zuwa 1.5 don kowane weld ɗin butt.

Alama

Har ila yau, an san shi da rubutun, yin alama yana nufin hanyar yin amfani da samfuri don yin alamar matsayi na rami da machining Lines don bayanin abubuwan da ke kan faranti na karfe da sassan. Ka'idar "manyan sassa na farko, ƙananan sassa daga baya" ana bin ƙa'idar don haɓaka ƙimar amfani da kayan aiki. Ta hanyar ingantacciyar shimfidar wuri, ƙimar amfani da kayan gabaɗaya na iya kaiwa sama da 85%, kuma yana iya wuce 92% bayan haɓakar gida.

Yanke

Yanke shine tsarin rarraba albarkatun ƙasa zuwa sassa daban-daban tare da alamomi masu alama. Hanyoyin yankan al'ada sun haɗa da yankan gas, yankan plasma da yankan laser. Aikace-aikacen da aka yadu na fasahar yankan ƙididdiga na ƙididdigewa ya inganta daidaito da inganci na ƙirar ƙirar ƙarfe. Wasu filayen da aka yanke sun cancanci yin walda kai tsaye ba tare da sarrafa gefuna na biyu ba.

Samar da

Abubuwan da ba na layi ba kamar katako masu lanƙwasa da bututu masu lanƙwasa za a yi su ta hanyar lanƙwasawa mai sanyi ko lankwasawa mai zafi. Ana yin lanƙwasawa mai sanyi a cikin ɗaki da zafin jiki kuma ana aiwatar da abubuwan gama gari masu lanƙwasa. Don lankwasawa mai zafi, ana ɗora ƙarfe zuwa 900-1100 ° C kafin lanƙwasa, wanda aka karɓa don faranti mai kauri ko abubuwan da aka haɗa tare da ƙananan radiyo mai lanƙwasa.

Majalisa

Haɗawa yana nufin haɗa sassan da aka sarrafa kamar yadda ake buƙata ta zane da kuma gyara su na ɗan lokaci ta hanyar walda. Daidaitaccen tsarin taro shine kamar haka: Niƙa splice seams na flange faranti → Cire burrs a kan faranti na gidan yanar gizo → Cimma madaidaicin matsayi tare da na'ura mai haɗawa → Cikakken taro na T-section karfe → Juya taron kuma gama gaba ɗaya kafawa.

Walda

Welding ne core hanya a karfe tsarin masana'antu da high fasaha bukatun da stringent ingancin iko. Hanyoyin walda da aka saba amfani da su sun haɗa da waldawar baka ta nutse ta atomatik, walda mai kariya ta CO₂ gas da walƙiyar baka mai kariya.

Mik'ewa

Damuwar zafi da aka haifar a lokacin walda zai haifar da nakasar bangaren, wanda za a kawar da shi ta hanyar daidaitawa don dawo da ainihin siffar geometric. Hanyoyin daidaitawa na gama gari sun haɗa da gyaran injina, daidaita harshen wuta da daidaitawa. Ba za a gudanar da dumama a kan matsayi ɗaya ba fiye da sau uku, kuma an haramta yin zafi sosai.

Dubawa

Gudun ta duk tsarin masana'antu, dubawa yana aiki azaman maɓalli na garanti don ingancin samfur. Binciken da aka sa gaba ya ƙunshi bincikar albarkatun ƙasa, dubawa a cikin aiki da kuma duba bayan walda. Ba a yarda da lahani mai kisa kamar tsagewa da rashin cika fuska a cikin walda.

Tufafi

Rufi yana ba da kariya ga lalata da kariya ta wuta don tsarin karfe. Daidaitaccen tsarin sutura ya ƙunshi yadudduka uku: tutiya mai-arziƙin epoxy primer, epoxy micaceous iron matsakaici gashi, da polyurethane ko fluorocarbon topcoat. Za a yi amfani da murfin da ke jure wuta a cikin riguna masu bakin ciki da yawa. Yanayin zafin jiki don aikin rufewa ba zai zama ƙasa da 5 ° C ba, ƙarancin dangi ba zai wuce 85% ba, kuma zafin jiki na ƙarfe zai zama aƙalla 3 ° C sama da raɓa.

Bayarwa daga Factory

Bayarwa shine mataki na ƙarshe na ƙirar ƙirar ƙarfe. Abubuwan da suka wuce binciken ƙarshe za a ba su lambobi na musamman da alamomi. Abubuwan da aka haɗa za a haɗa su cikin ƙungiyoyi bisa tsarin shigarwa. Za a sanya tubalan katako ko gaskets na roba tsakanin abubuwan da aka gyara don hana ɓarna.
